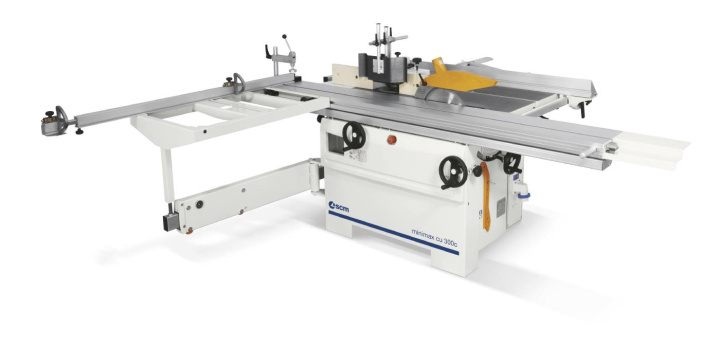

Mini Max Kombinationsmaskin för yrkesmässig träbearbetning med följande grundfunktioner: cirkelsåg, justersåg, rikthyvel, planhyvel samt vertikalfräs. Borden i välbearbetat gjutjärn med integrerat justerbord av aluminium. Stativ i kraftig stålkonstruktion. Alla funktioner klara för anslutning till spånutsug. Enkel och bekvämt placerad funktionsval via mittplacerad manövercentral - av säkerhetsskäl kan endast en funktion åt gången användas. Höjd- och vinkelinställningar sker med hjälp av skruvspindlar och handrattar samt tydliga skalor.
Cirkelsåg. Sågklingan ställbar 0-45°. Kraftigt klyvanhåll av aluminium. Cirkelsågens bordssorlek inkl./exkl. bordsförlängning, 1115 × 335 mm.
Rikthyvel. Enkel inställning av spåntjocklek via handvred. Riktanhållet ställbart 90°-45°.
Planhyvel. Automatisk matning via 2 st matarvalsar, backslagspärr samt tjockleksbegränsning. Planhyvelns bordslängd, 585 mm.
Vertikalfräs. Optimal skärhastighet via 3 spindelhastigheter. Kraftig fräsanhåll med båda fräsanslagen justerbara djupledes. Integrerat justerbord med teleskoparm, bordet i anodoxiderat aluminium i mycket kraftig profil med utdragbar aluminiumlinjal med skala, materialstopp och excentertving.
Tillval:
Begär separat offert.
Justerbord (längd 2250 mm), reverserande frässpindel, utbytbar frässpindel.
Långhålsborrbord: Tvåspaksmanövrerad. Separat höjdinställning via ratt, längd och djupstopp samt anslutningsstos. Exkl. chuck.
Borrchuck: Fabrikat Wescott, tvåbackig med insexskruvlåsning.
Ritsågutrustning. För sågning av bänkskivor och dubbelsidigt belagt material. Förhindrar spjälkning och utslag på materialets undersida.
Tappskärningsanordning: Används tillsammans med justerbordet. För slits, tapp och ändfräsning av kortare arbetsstycken, komplett med utsugningshuv.
Geringslinjal: Med kort anhåll och spänntving, monteras på justerbordet.
Geringslinjaltillsats: Kraftig bottenplatta av stål med förpositionerad gradskala - försedd med lång Alu-anslagsskena med millimeterskala. Utdragbart materialstöd/ändstopp. Aluanslaget har 2 st förinställbara ändstopp. Monteras på kanten av justerbordet.
Transportsats: Möjliggör enkel förflyttning av maskinen.
Spånsug BDC 240 rekommenderas.
OBS: Sågklinga ingår ej.
| Tillv. beteckn. | CU 300 Classic |
| Motorspänning | 400 V |
| Antal faser | 3-fas |
| Motoreffekt | 5 kW |
| Anslutningsstosdiameter | 120 mm |
| Cirkelsågbladsdiameter | 315×30 mm |
| Spindelhastighet, cirkelsåg | 4000 r/min |
| Spindelhastighet, vertikalfräs | 3500/7000/10000 r/min |
| Såghöjd 90° | 100 mm |
| Såghöjd 45° | 79 mm |
| Spindeldiameter, vertikalfräs | 30 mm |
| Inspänningshöjd | 135 mm |
| Cirkelsågbladets snedställbarhet | 90-45 ° |
| Justerbordets åkrörelse | 1600 mm |
| Fräsdiameter, max. | 210/275 mm |
| Hyvlingsbredd, max. rikthyvel | 300 mm |
| Bordets längd | 1510 mm |
| Kutterns diameter | 72 mm |
| Kutterns varvtal | 5200 r/min |
| Spånavskiljning, max. | 5 mm |
| Materialtjocklek max | 230 mm |
| Materialtjocklek min | 3 mm |
| Matningshastighet | 7 m/min |
| Vikt | 650 kg |
| Ant/förp | 1 st |
| Förp. | 1 st |
