Mini Max Kompakt kombinationsmaskin med 3 separata motorer på vardera 1.8 kW. Lätt att välja (via elektrisk funktionsväljare) emellan de olika funktionerna: cirkelsåg/ justersåg, rikthyvel, planhyvel, vertikalfräs och långhålsborr (som tillbehör). Stativ i kraftig svetsad stålplåtskonstruktion samt alla arbetsbord i gjutjärn. Alla funktioner är klara för anslutning till spånsug.
Cirkelsåg/Justersåg: Sågbladet är höj- och sänkbart samt lutbar till 45°. Med kraftigt integrerat justerbord och kombinerat klyv- och riktanhåll, med tydliga skalor. Cirkelsågens bordsstorlek, 1040×225 mm.
Rikthyvel: Hyvelbord i gjutjärn. Spåntjockleksinställning via spak. Riktanhållet (Alu) i 2 fasta lägen 90/45°. Integrerad spånhuv.
Planhyvel: Med automatisk- urkopplingsbar matning, integrerad bakslagsspärr och spånhuv. Spiralräfflad inmatningsvals. Planhyvelbordet (gjutjärn) lätt omställbar via skruvspindel. Planhyvelns bordsstorlek, 450×260 mm, 13495-0302, 450×300 mm.
Vertikalfräs: Med 2 hastigheter. Fräsanhåll med sidohållare och en djupjusterbar fräslinjal. Frässpindel höjdjusterbar via skruvspindel.
Levereras komplett med 3 motorer 400 V 3-fas alt. 230V 1-fas - kapslingsklass IP 54, microbrytare, kontaktor med motorskydd och nollspänningsutlösare, 2 hyvelstål samt alla spånkåpor (ansl. Ø 120 mm) och verktyg.,
Tillval:
Kan på begäran levereras med: Justerram och teleskopanhåll. Begär separat offert.
Långhålsborrtillsats: Består av: Långhålsborrbord (tvåspaksmanövrerad, längd och djupstopp), borrchuck för max. 16 mm, borrskaft och sughuv. Begär separat offert.
Tappskärningsanordning: Består av: Skyddshuv med anslutningsstos och skärplatta. Begär separat offert.
Transportsats: Möjliggör enkel förflyttning av maskinen. Begär separat offert.
OBS: Sågklinga ingår ej.

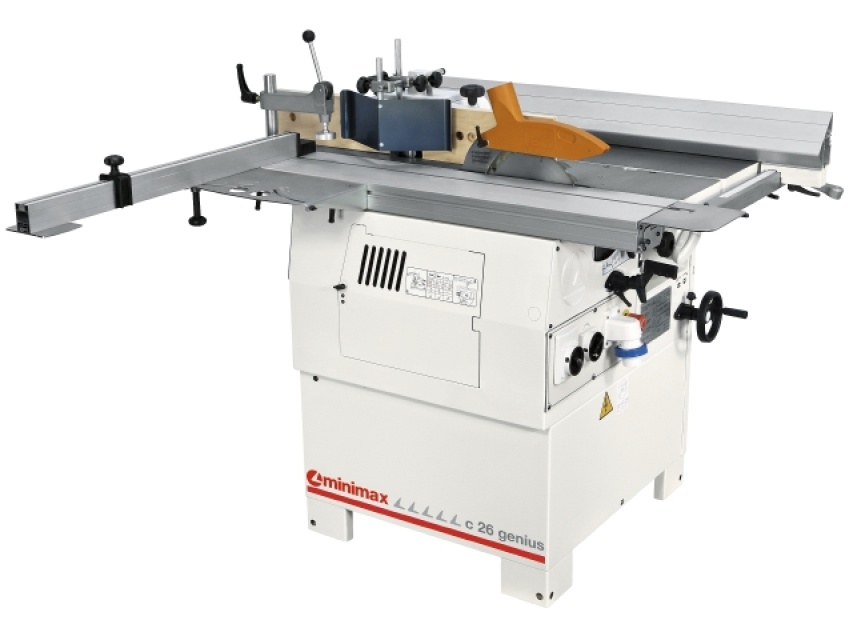

Obs! film visas kombi Mini Max 26, likvärdig funktion för kombi Mini Max 30
Se film hur denna kombi Mini Max 30 maskin fungerar, klicka här
Cirkelsåg/Justersåg: Sågbladet är höj- och sänkbart samt lutbar till 45°. Med kraftigt integrerat justerbord och kombinerat klyv- och riktanhåll, med tydliga skalor. Cirkelsågens bordsstorlek, 1040×225 mm.
Rikthyvel: Hyvelbord i gjutjärn. Spåntjockleksinställning via spak. Riktanhållet (Alu) i 2 fasta lägen 90/45°. Integrerad spånhuv.
Planhyvel: Med automatisk- urkopplingsbar matning, integrerad bakslagsspärr och spånhuv. Spiralräfflad inmatningsvals. Planhyvelbordet (gjutjärn) lätt omställbar via skruvspindel. Planhyvelns bordsstorlek, 450×260 mm, 13495-0302, 450×300 mm.
Vertikalfräs: Med 2 hastigheter. Fräsanhåll med sidohållare och en djupjusterbar fräslinjal. Frässpindel höjdjusterbar via skruvspindel.
Levereras komplett med 3 motorer 400 V 3-fas alt. 230V 1-fas - kapslingsklass IP 54, microbrytare, kontaktor med motorskydd och nollspänningsutlösare, 2 hyvelstål samt alla spånkåpor (ansl. Ø 120 mm) och verktyg.,
Tillval:
Kan på begäran levereras med: Justerram och teleskopanhåll. Begär separat offert.
Långhålsborrtillsats: Består av: Långhålsborrbord (tvåspaksmanövrerad, längd och djupstopp), borrchuck för max. 16 mm, borrskaft och sughuv. Begär separat offert.
Tappskärningsanordning: Består av: Skyddshuv med anslutningsstos och skärplatta. Begär separat offert.
Transportsats: Möjliggör enkel förflyttning av maskinen. Begär separat offert.
OBS: Sågklinga ingår ej.
| Tillv. beteckn. | Genius C30 |
| Motorspänning | 400 V |
| Antal faser | 3-fas |
| Motoreffekt | 1.8 kW |
| Anslutningsstosdiameter | 120 mm |
| Cirkelsågbladsdiameter | 250 mm |
| Spindelhastighet, cirkelsåg | 3900 r/min |
| Spindelhastighet, vertikalfräs | 5000/7500 r/min |
| Såghöjd | 80 mm |
| Spindeldiameter, vertikalfräs | 30 mm |
| Sågbredd mot anhåll | 500 mm |
| Inspänningshöjd | 75 mm |
| Cirkelsågbladets snedställbarhet | 90-45 ° |
| Justerbordets åkrörelse | 1200 mm |
| Hyvlingsbredd, max. rikthyvel | 300 mm |
| Bordets längd | 1200 mm |
| Kutterns diameter | 62 mm |
| Kutterns varvtal | 5500 r/min |
| Spåntjocklek | 3 mm |
| Materialtjocklek max | 200 mm |
| Materialtjocklek min | 3 mm |
| Matningshastighet | 6 m/min |
| Fräsdiameter under bordet, max. | 150 mm |
| Vikt | 250 kg |
| Ant/förp | 1 st |
| Förp. | 1 st |
Obs! film visas kombi Mini Max 26, likvärdig funktion för kombi Mini Max 30
Se film hur denna kombi Mini Max 30 maskin fungerar, klicka här
