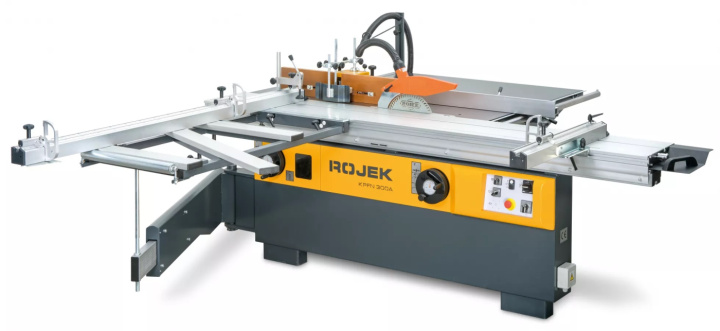

Kombinerad såg & fräs Rojek mod: KPFN 300A
Kombinerad såg - fräs (tilltbar frässpindel -5+45 grader)
Justersåg med eloxerat aluminiumjusterbord med härdade och polerade stålbanor som tillhandahåller en mycket stabil och lätt gång samt även lång livslängd. dimension på justerbordet 360x2000mm.
Sågenheten är konstruerad i gjutjärn en ny generation sågar från ROJEK med integrerad spånutkast från både huvudklingan samt ritsaggregatet. Fixering utav sågenheten i gjutjärnsbordet med gjutna segment. kombimaskinen KPFN har som standardutrustning ritsaggregat med oberoende motor och extern justering av dess klinga.
Maskin utförande
- ritsaggregat med oberoende motor 0,5 kW
- ny generation sågenhet i gjutjärn
- fixering utav sågenheten på gjutna segment

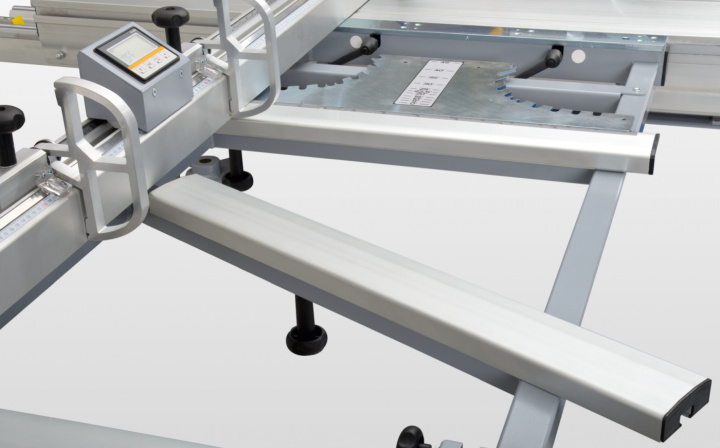

- Formatbord 1050x630 med kullagrad teleskopsstödarm

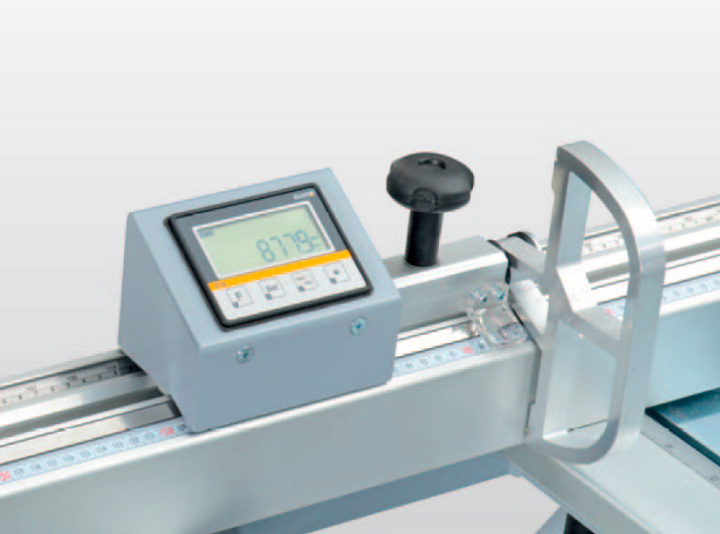

- teleskopanhåll med 2st stopper med tydliga skalor för inställning

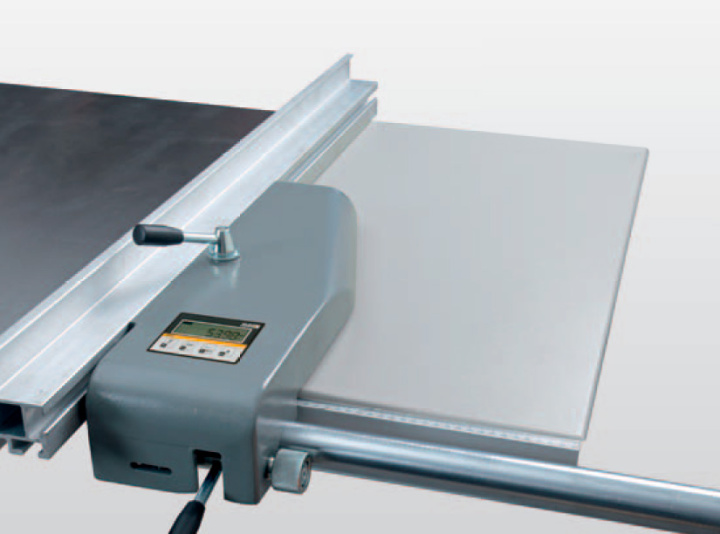

- klyvanhåll med finjustering, klyvbredd 1050mm Aluprof.R

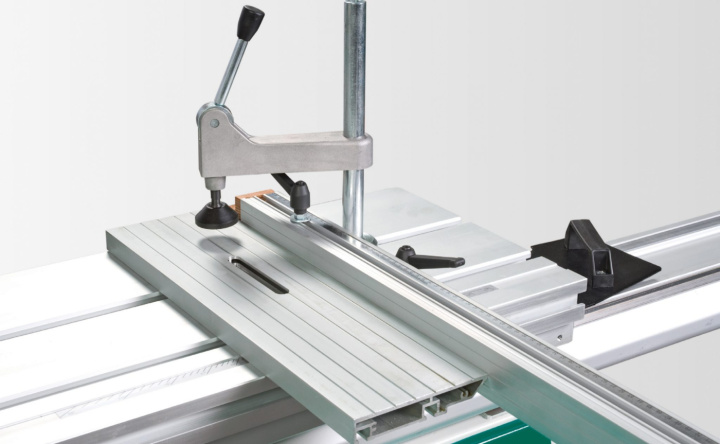

- eccentrisk materialtrycksenhet
- tilltbar frässpindel -5+45 grader
- aluminum fräsanhåll

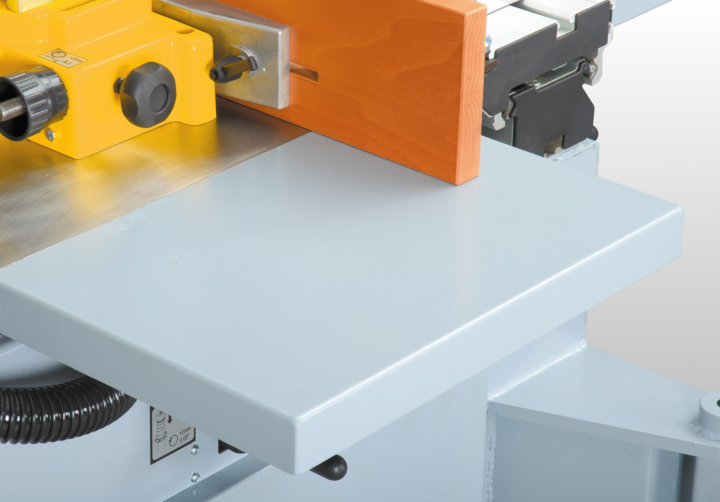

- bordsförlägning efter fräsen
Såg Aluminium justerbord slaglängd 2000 mm bredd 360 mm
Formatbord 630x1050 komplett med teleskopanhåll och 2 st stopper
Max klingdiameter 315 mm (såghöjd 100 mm)
Motor för huvudklingan 3,7 Kw (5Hk)
Rotationshastighet på klingan 3755 v/min
Spindeldiameter 30 mm Klingan gerbar 45 grader
Klyvbredd 1050 mm
Separat ritsaggregat med extern justering av klingan motor 0,5 Kw
Spindeldiameter på ritsaggregatet 20 mm
Max ritsklinga 120 mm
Fräs arbetsbord såg & fräs 479x1314 mm med stålbordsförlägning efter fräsen
Spindeln gerbar +5-45 grader
Rotationshastigheter på fräsen 1400-3500-6000-8000 v/min
Spindeldiameter 30 mm
Max verktygsdiameter 200 / 250 mm
Max verktygsdiameter under bord 175 mm
Spindellängd 130 mm
Användbar spindellängd 80mm
Maskinen är utrustad med 2st 3-fas motorer 5Hk 400V
Ritsmotor 0,5 Kw
Spånutsugningsstosar 100+60 mm
Vikt ca. 550 Kg
Tillval, begär separat offert
Klyvbredd 1500mm

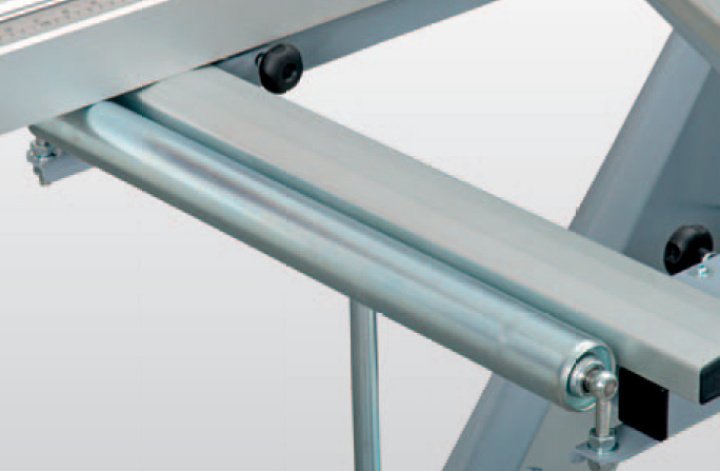

Rulle monterad ute på formatbordet
Klyvstopper
Gerbartanhåll längd 800mm med +-45 grader
Tapphuv
CPS-säkerhetsskydd för fräsning av svängda ämnen
Omkopplare för höger/vänstergång på frässpindeln
Tapplatta i aluminium (används vid ändspontning)
Säkerhetshuv vid tappningsarbeten

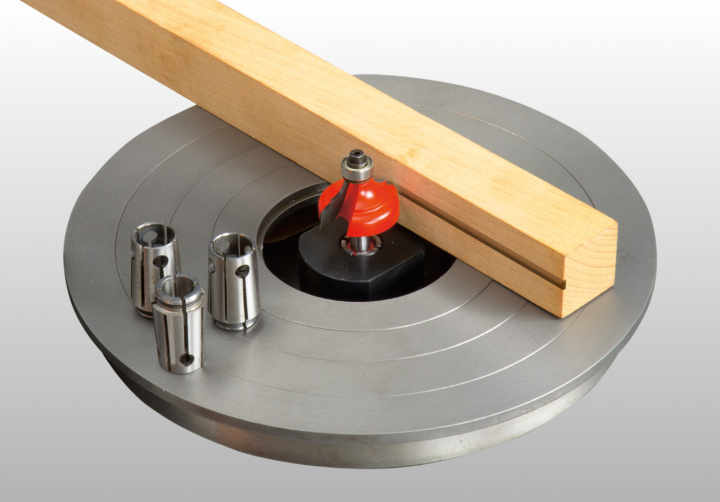

Chuck för pinfräs inkl. chuck 8 och 12mm + extra varvtal10000v/min
Utbytbart spindelsystem (inkluderar 1st spindel samt varvtal 10000 V/min)
Extra spindel för utbytbart spindelsystem (axeldiameter 30, 35, 40,50mm valfritt)
Extra spindel för utbytbart spindelsystem medpinfräs (axeldiameter 30, 35, 40, 50mm valfritt)
Justerbord aluminium slaglängd mått 3200 x360 mm
